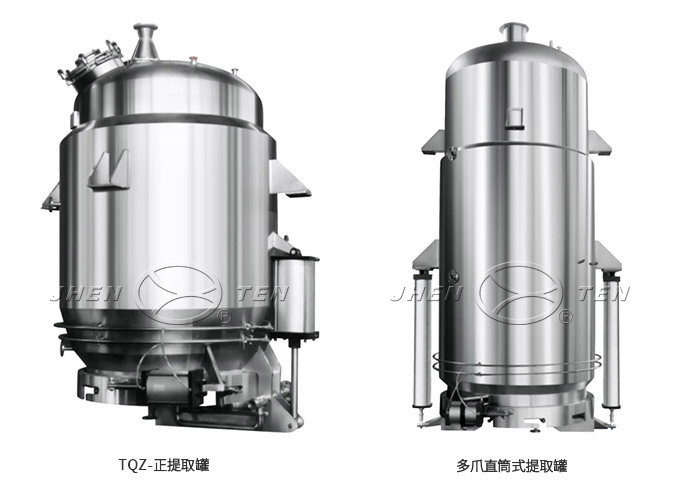

多功能提取罐

型號：TQ

品牌：JHENTEN

本設備適用于制藥、生物、飲料、食品、化工等行業的植物、動物的常壓、加壓水煎、溫浸、熱回流、強制循環、滲漉、芳香油提取及有機溶媒回收等工程操作，特別是使用動態提取或逆流提取效果更佳，時間短，藥液含量高

詳情描述

用途

本設備適用于制藥、生物、飲料、食品、化工等行業的植物、動物的常壓、加壓水煎、溫浸、熱回流、強制循環、滲漉、芳香油提取及有機溶媒回收等工程操作，特別是使用動態提取或逆流提取效果更佳，時間短，藥液含量高。

配備
罐體配備CIP清洗自動旋轉噴洗球、溫度表、壓力表、防爆視孔燈、視鏡、快開式投料口等，確保操作簡便，符合GMP標準。設備內筒體材質為進口304、316L。

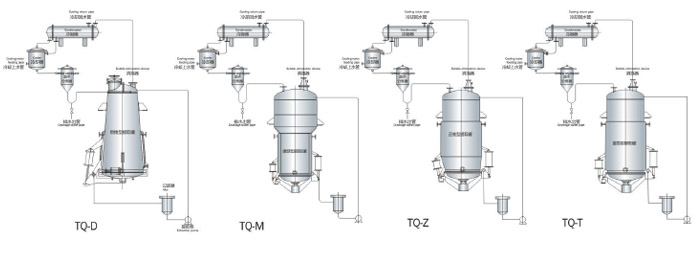

設備成套供應

提取罐、除沫器、冷凝器、冷卻器、油水分離器、過濾器、氣缸控制臺等附件。

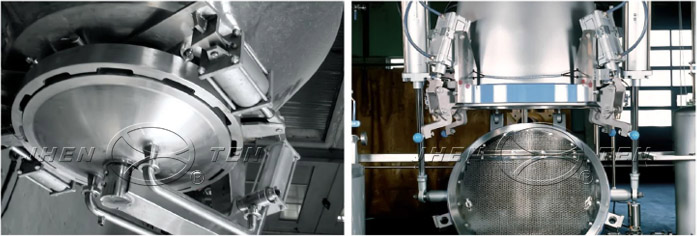

旋轉式出渣門及大口徑多爪式設計

全自動開閉罐蓋；可以實現高溫高壓提取，轉環式可達到3Bar以上，給提取工藝提供了更多的選擇，也可以適應一些特殊的工藝要求，安全可靠，具有充分的安全保障功能、提取罐無泄漏。

過濾方式
筒體側過濾方式及底部排渣門過濾網.
對于粘性大較難過濾的藥液采取罐體側過濾方式，過濾網安裝在筒體壁上藥材不會緊壓粘糊在過濾網上，所以過濾器更加通暢。過濾網為激光加光的長孔形不銹鋼網。

底部過濾采用兩層，下部支撐網，上部不銹鋼網板，網板上面密布0.6×10mm的長孔，相比較席形編織網，長孔網板更不易堵塞，過濾通暢，不銹鋼拋光處理耐用時間6-8年不要更換。

技術參數

型號	TQ-0.3	TQ-0.5	TQ-1	TQ-2	TQ-3	TQ-6	TQ-8	TQ-10
容積	300	500	1000	2000	3000	6000	8000	10000
夾套設計壓力	0.3
加料口直徑	300	300	400	400	400	500	500	500
加熱面積	1.5	2.4	3	4.7	6.5	10.5	13.8	16
冷凝面積	4	4	4	5.4	8	10	15	18
冷卻面積	0.25	0.4	1	1	1	2.2	2.2	3
排渣門直徑	600	600	800	1000	1200	1400	1500	1600
耗氣量	150	200	285	346	570	718	903	1140
設備重量	650	750	1000	1900	2400	3025	4030	5100
