磁力攪拌罐

磁力攪拌罐嚴格遵循《藥品生產質量管理規范》GMP總則(2010年修訂)第三十一、三十二條要求，并按《壓力容器》（GB150—2011）、《鋼制焊接常壓容器(附標準釋義)》（NB/T 47003.1—2009）要求進行設計、制造及驗收。

詳情描述

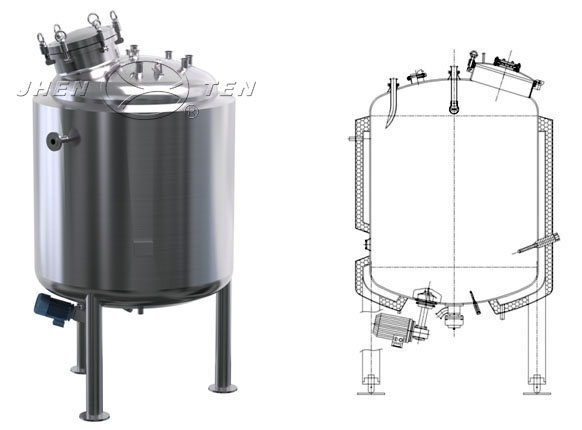

全夾套式磁力攪拌罐

磁力攪拌罐具有無泄漏，全封閉，耐腐蝕，節能等特點。由于其無接觸傳遞力矩，以靜密封取代了動密封，解決了其他軸密封無法克服泄漏的問題，整個物料和攪拌部件處于無菌衛生狀態進行運作，是制藥，精細化工，化妝品，生物工程等行業理想更新?lián)Q代產品。
“鎮田”磁力攪拌罐，配置磁力底攪拌裝置于罐體底部，屬于無菌配液罐。磁力攪拌罐與貯罐配液罐一樣可以不同封頭結構形式，夾套形式或單層根椐不同的要求組合；配置底入式或者側入式磁力攪拌，能夠?qū)崿F(xiàn)CIP和SIP。

罐體可選配置
磁力攪拌罐的罐體可選配置無菌空氣過濾器、溫度計（數顯式或表盤式）、PH計、蒸汽滅菌口、射燈視鏡、衛生級人孔、進出液孔、CIP萬向旋轉清洗球、壓力表、無菌取樣閥(不銹鋼罐底)、液位計及液位自控系統（承重模塊、無觸點超聲波、靜壓變送式器）等，或根據客戶要求進行配置。

典型的應用
? 可作儲液罐、混料罐、暫存罐、儲水罐等，適用于食品、乳制品、果汁飲料、醫藥化工及生物工程等領域行業的液體物料無菌攪拌貯存。

產品特色

? 用焊接隔離套靜態死封密取代動態機械密封，完全解決動態機械密封泄漏問題，所以無泄漏、無外界污染、安全性強且結構簡單，易拆御，易清洗，無死角。
? 底部裝置攪拌，在物料少的情況下可以攪拌，攪拌葉設計獨特，攪拌工作轉速宜為20r/min～400 r/min范圍內，可以適應各種不同物料攪拌、混合；同時攪拌安裝在罐的底部于罐體成10°的夾角，在攪動時，物料被與罐體成10°夾角翻騰，并不是沿罐壁做周向旋轉達到紊流效果。
? 攪拌轉速由變頻器進行無級調速，在最大轉速以下能進行最佳的攪拌轉速的調節，以滿足各種工藝對攪拌轉速的要求。
? 容積有50L～20000L等多種規格，可根據客戶實際需求進行設計、制造。

常規設計參數

設計壓力	—0.1MPa～0.6MPa
設計溫度	罐體、夾套按客戶要求（0℃～160℃）

材料

內膽	304、316L
夾套	304
保溫層	巖棉或聚氨酯
支腿等	304

連接

進出口

快裝卡接、法蘭

表面處理

處理類型	機械拋光、電解拋光、噴砂、酸洗
拋光精度	內壁 0.28μm，外壁 0.6μm

磁力攪拌罐常規型號及主要技術參數

參數		型號	JTRCL—150	JTRCL—300	JTRCL—500	JTRCL—800	JTRCL—1000
有效容積：L			150	300	500	800	1000
罐體	直徑：mm		Φ550	Φ750	Φ900	Φ1000	Φ1100
罐體	高度：mm		650	700	650	1000	1000
攪拌	電機功率：kW		0.14	0.25	0.75	0.75	1.5
攪拌	攪拌工作轉速：r/min		20～400（可根據客戶使用情況進行調整設計）
