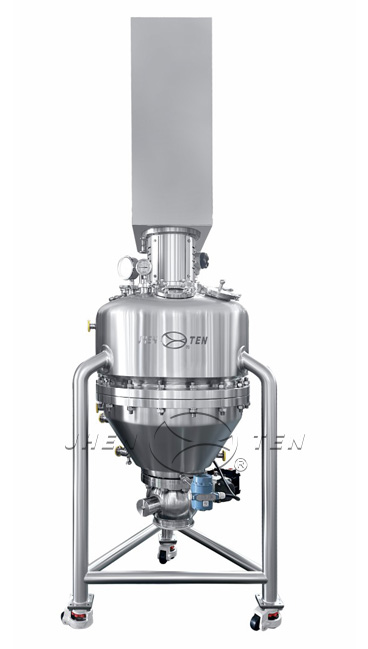

筒錐式過濾洗滌干燥機(三合一)

型號: JTNB-T

品牌: JHENTEN

分類:筒錐式過濾洗滌干燥機(三合一)

材質: 304/316L不銹鋼

詳情描述

優勢

◆錐形底部設計，優異的產品排出性能，產品滯留可以忽略不計。
◆攪拌器和筒體及底部保持很小間隙，并具備獨特的攪拌器形式。
◆攪拌器可均勻混合產品，不易形成團塊或球狀。低速攪拌對產品剪切力最小化，因此有效降低對產品機械破壞和熱降解，保持產 品原有的晶體結構。
◆傳熱表面積最大化，以實現最佳性能和循環時間。
◆符合cGMP和FDA指南，也符合無菌/蒸汽滅菌要求。
◆由頂部支撐的攪拌器，僅機械密封與蒸汽接觸。
◆完全焊接的攪拌器設計，沒有任何螺栓，所有邊緣都是圓弧過渡，無任何清潔死角。
◆使用CIP系統具有出色的可清潔性，驗證過程簡單。

產品特點

設計規范	國標GB/美標ASME/歐標PED/AD2000等GB/ASME/PED/AD2000 etc.
全容積	135-14000 liters/升
操作溫度	-10 to 151°C (15 to 300°F)或根據客戶要求
操作壓力	-1 to +6 bar (g) (FV to 90 psig)或根據客戶要求
接觸物料部分材質	不銹鋼，超級雙相鋼，鎳基合金例如哈氏合金C22/C276，鈦材等
密封材質	PTEF,FKM,FEP包氟密封圈等
區域等級	GB/ATEX/UL/GOST
加熱區域	所有的產品接觸部分，包括桶身及錐底夾套，攪拌軸，槳葉，粉塵捕捉器等
附件	粉塵捕捉器，取樣閥，CIP系統，試鏡燈，真空系統，加熱冷卻系統等
控制系統	控制柜，操作箱帶觸摸屏，可集成至DCS，可實現計算機驗證
驗證文件	操作手冊，DQ,IQ,OQ,PQOperate manual,DQ,IQ,OQ,PQ

選型表格

型號	直徑 (mm)	過濾面積 (m2)	全容積 (m3)	設備寬度 (mm)	設備總高度 (mm)	電機功率 (kw)	設備凈重 (T)
JTNB-T550	550	0.4	0.135	750	1850	根據物料的性質，在3-55KW范圍選擇	0.7
JTNB-T700	700	0.7	0.32	1100	2500		1
JTNB-T1000	1000	1.4	0.87	1280	2850		2.3
JTNB-T1200	1200	2.1	1.5	1630	3500		2.7
JTNB-T1400	1400	3	2.5	1850	4150		3.5

JTNB-T1600	1600	3.8	3	1900	4200		4.3

JTNB-T1800	1800	4.8	5	2300	4800		5.7


JTNB-T2000	2000	6.1	6.2	2500	5800		8.4

JTNB-T2200	2200	7.3	8.5	2700	6300		10
JTNB-T2400	2400	8.8	10.8	3000	6800		13.6
JTNB-T2600	2600	10.2	14	3200	7200		17
